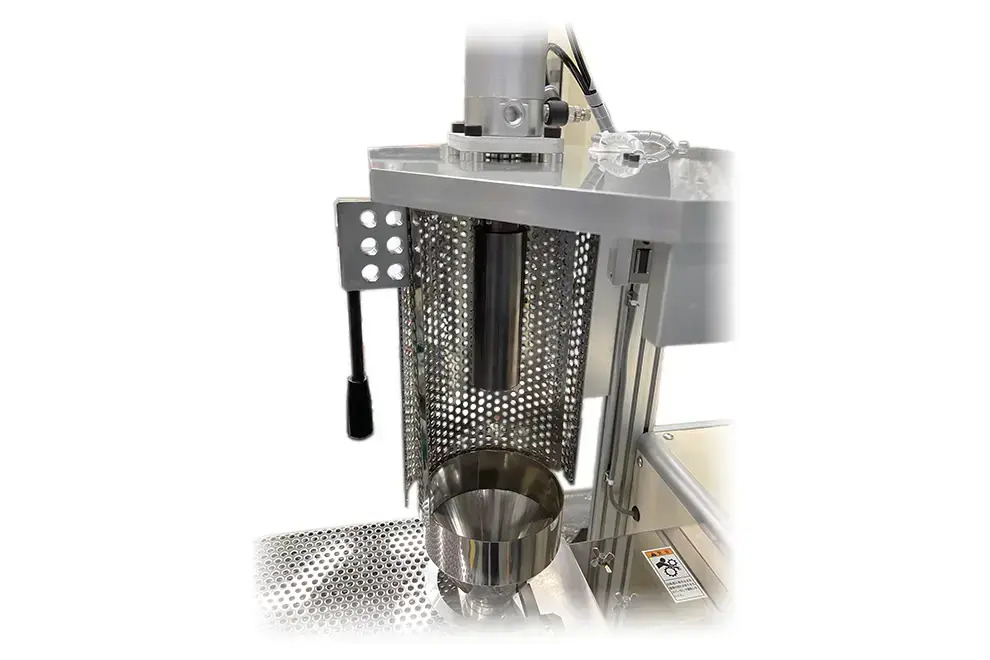

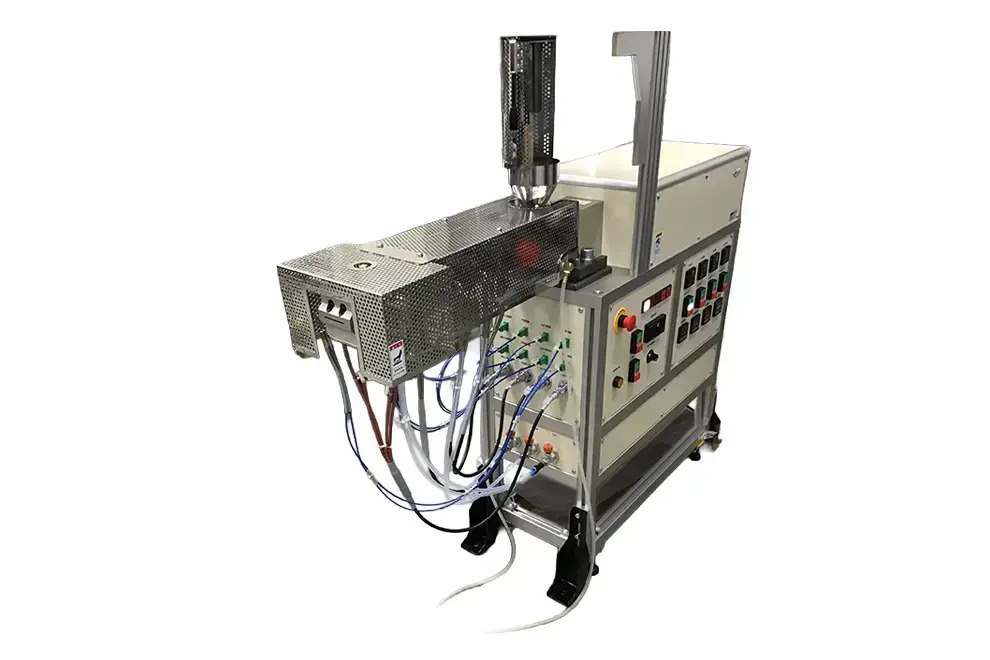

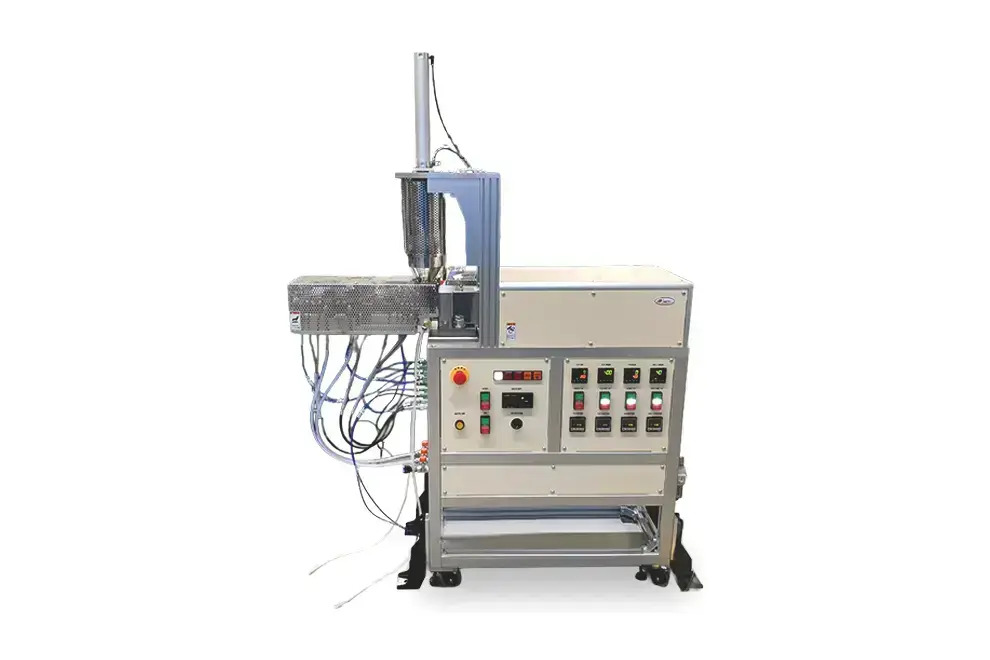

押込みピストンを備えた一軸混練押出機

Ｔダイが付帯

仕様（一軸混練押出機）

• 型式

  IMC-940D

• 外形寸法

  W1355 × D412 × H1708 mm

• 質量

  約 176 kg

• 電源

  三相 200 V　30 A

• 圧縮空気入力

  最大 0.7 MPa

• 圧縮空気入口

  外径 φ6 mmチューブ用ワンタッチ継手
  　（材料押込みピストン駆動用圧縮空気入口部）
  外径 φ8 mmチューブ用ワンタッチ継手
  　（冷却用圧縮空気入口部）

• 加熱温度調整範囲

  最大 400 ℃

• 混練回転速度調整範囲

  最大 120 rpm

• モータ出力

  0.75 kW

• スクリュウ形状

  φ20 mm、L/D20

• 表示器

  主電源表示灯
  非常停止表示灯
  過負荷警報灯
  過昇温度警報灯
  モータ警報灯
  温度調整器（Ｔダイ、吐出口側、中央部、材料入口側）
  過昇温度設定器（Ｔダイ、吐出口側、中央部、材料入口側）
  混練回転速度表示計
  ヒータ通電表示灯（Ｔダイ、吐出口側、中央部、材料入口側、ヒータON/OFFボタン部）
  混練回転表示灯（混練回転起動 / 停止ボタン部）
  材料押込みピストン稼働表示灯（押し / 戻りボタン部）

• 操作系

  主電源スイッチ
  制御電源スイッチ
  温度調整器（Tダイ、吐出口側、中央部、材料入口側）
  ヒータON/OFFボタン（Ｔダイ、吐出口側、中央部、材料入口側）
  過昇温度設定器（Ｔダイ、吐出口側、中央部、材料入口側）
  材料押込みピストン押し/戻りボタン
  混練回転起動/停止ボタン
  混練回転速度調整ツマミ
  混練回転過負荷停止時復帰ボタン
  材料押込みピストン駆動圧縮空気圧力調整つまみ
  冷却バルブ

• 安全装置

  主電源漏電遮断機
  非常停止ボタン
  過昇温度設定器
  混練回転負荷トルク制限装置

• 付帯品

  Ｔダイ（IMC-2519）

• ※ 製品の改良に伴い、予告なく仕様や外観が変更されることがあります。

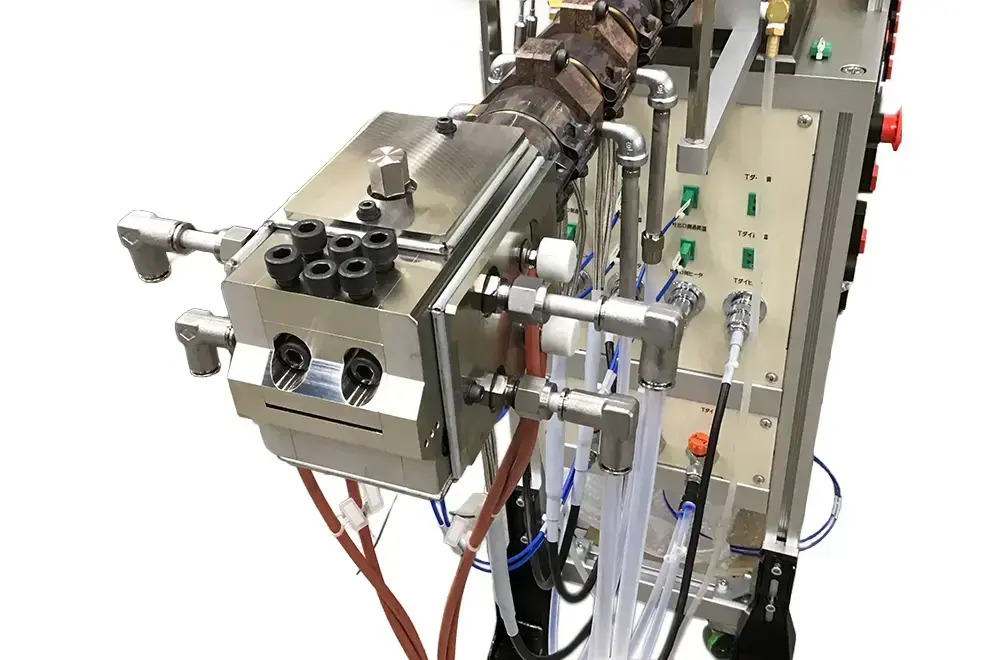

仕様（本機付帯品のＴダイ）

• 型式

  IMC-2519

• 外径寸法

  W262 × D192.5 × H162 mm

• 質量

  約 10 kg

• 加熱温度調整範囲

  最大 200 ℃

• 吐出幅

  50 mm

• 厚み調整範囲

  0～最大 2 mm
  　（リップ隙間ボルト調整式、ボルト1回転の移動距離：約 1 mm）

• 材質

  SKD（表面処理：トライボロン）

• 接続対象機

  IMC-940D

• ※ 製品の改良に伴い、予告なく仕様や外観が変更されることがあります。
