モータの回転を制御
製作事例
こちらの製品は、これまでに弊社で製作した実績の一例として掲載しています。
ご質問やご不明点、ご要望がございましたら、どうぞご遠慮なくお問い合わせください。
ラミネートを作成

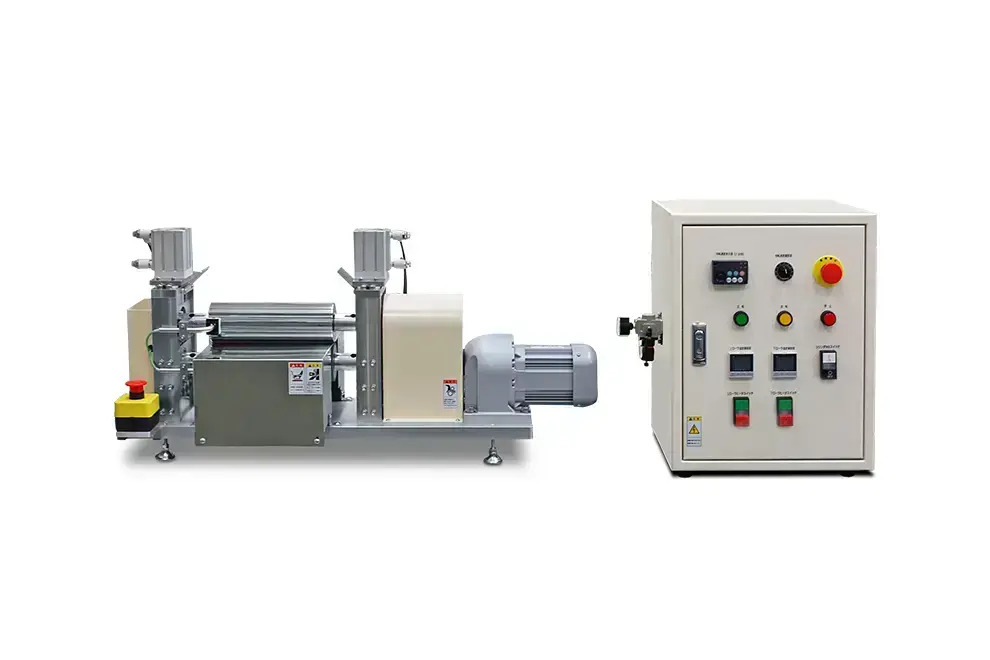

本機は、多層フィルム（ラミネート）の試作・評価に適したラストラミネータです。
ローラの回転や速度を制御し、多様な作業プロセスをサポートします。
ローラの回転や速度を制御し、多様な作業プロセスをサポートします。
仕様
-
型式
IMC-1A07 -
外形寸法
本体：W950 × D350 × H445 mm
制御箱：W496 × D350 × H525 mm -
質量
本体：約 90 kg
制御箱：約 28 kg -
電源
AC 100 V 合計最大 45 A -
ローラサイズ
φ80 × 250 mm -
ローラ最高温度
ロール表面にて 200 ℃ -
ローラ回転速度
最大 16 rpm
（周速 4 m/min） -
エア供給圧
最大 0.6 MPa -
エアシリンダ推力
2052 N
（0.6MPa時） -
初期上下ローラ隙間
約 2 mm -
操作系
主電源遮断機
上ローラ電源遮断機
下ローラ電源遮断機
制御電源スイッチ
正転ボタン
逆転ボタン
停止ボタン
回転速度調整器
非常停止スイッチ
上ローラ温度調整器
下ローラ温度調整器
上ローラヒータスイッチ
下ロータヒータスイッチ
シリンダ加圧スイッチ -
安全装置
過電流遮断機
非常停止スイッチ -
※ 製品の改良に伴い、予告なく仕様や外観が変更されることがあります。
