柔軟な選択肢で、塗工作業をカスタマイズ
柔軟にカスタマイズ可能な塗工機
本機は多様な選択オプションを提供し、用途に応じて最適な組み合わせをお選びいただけます。
これにより、様々な塗工ニーズに対応可能で、効率的かつ精密な作業が実現します。

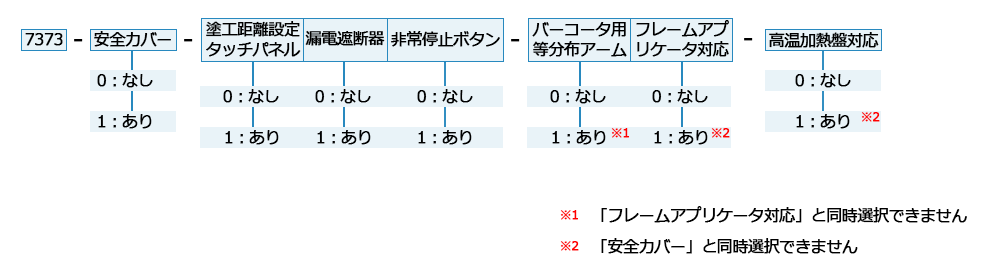

仕様別型式

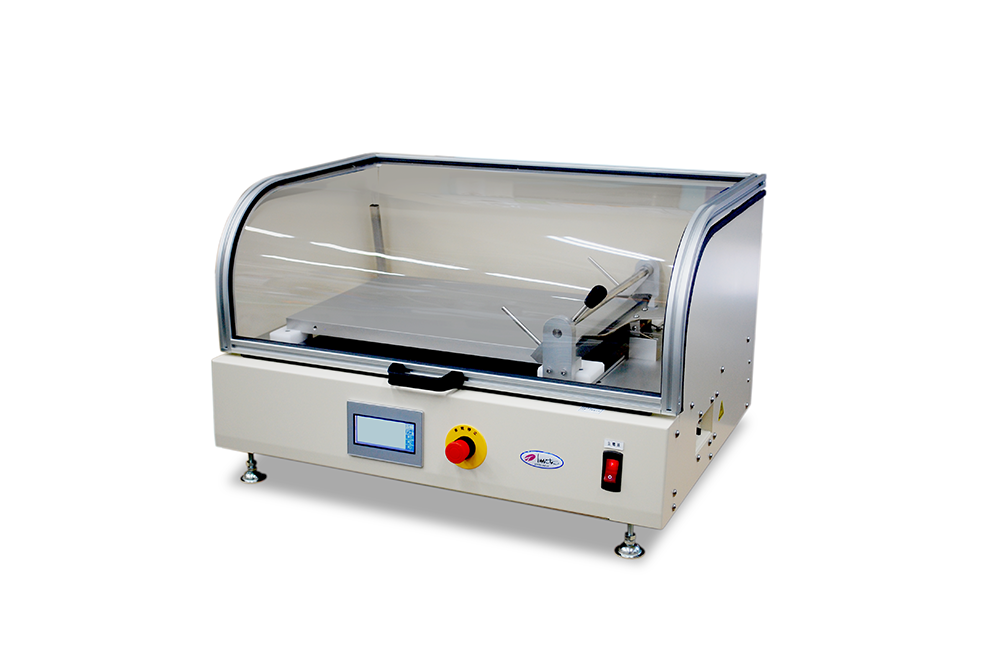

※ こちらは
・安全カバー：あり
・塗工距離設定タッチパネル：あり
・漏電遮断器：あり
・非常停止ボタン：あり
・バーコータ用等分布アーム：なし
・フレームアプリケータ対応：なし
・高温加熱盤対応：なし
の型式「IMC-7373-1-111-00-0」の外観です。
・安全カバー：あり
・塗工距離設定タッチパネル：あり
・漏電遮断器：あり
・非常停止ボタン：あり
・バーコータ用等分布アーム：なし
・フレームアプリケータ対応：なし
・高温加熱盤対応：なし
の型式「IMC-7373-1-111-00-0」の外観です。
オプションで「直感的な操作＋簡単再現」が可能に
オプションでタッチパネルを搭載可能（塗工距離設定）。
機械に慣れていない方でも簡単に操作できます。
またタッチパネルを搭載した場合のみ、塗工条件を最大3つまで記憶させ、簡単に再現することが可能になります。
繰り返しのテスト作業がよりスムーズに進行できます。
機械に慣れていない方でも簡単に操作できます。
またタッチパネルを搭載した場合のみ、塗工条件を最大3つまで記憶させ、簡単に再現することが可能になります。
繰り返しのテスト作業がよりスムーズに進行できます。
その他のオプションも充実
塗工速度の設定はつまみによる操作が標準仕様ですが、ご注文時にご指定いただければデジタル値での設定仕様に変更できます。
その他オプションの一例としては、下記のようなものもございます。
・バーコータ用等分布アーム：重りによるバーコータへの荷重を均等にして、バーコータが曲がることを防ぎます。
・フレームアプリケータ対応：他の塗工よりも大きなフレームアプリケータを使用する際に、誤って落下することを防ぎます。
その他オプションの一例としては、下記のようなものもございます。
・バーコータ用等分布アーム：重りによるバーコータへの荷重を均等にして、バーコータが曲がることを防ぎます。
・フレームアプリケータ対応：他の塗工よりも大きなフレームアプリケータを使用する際に、誤って落下することを防ぎます。
関連製品でさらに幅広く
本機に対応する関連製品として、吸着盤および加熱盤を展開しています。
加熱盤は最高設定温度によって3つの仕様をご用意。
用途に応じて組み合わせていただければ、さらに便利にお使いいただけます。
【吸着盤 IMC-3301】
【加熱盤 IMC-3311】
①最大80℃ ②最大120℃ ③最大200℃
加熱盤は最高設定温度によって3つの仕様をご用意。
用途に応じて組み合わせていただければ、さらに便利にお使いいただけます。
【吸着盤 IMC-3301】
【加熱盤 IMC-3311】
①最大80℃ ②最大120℃ ③最大200℃

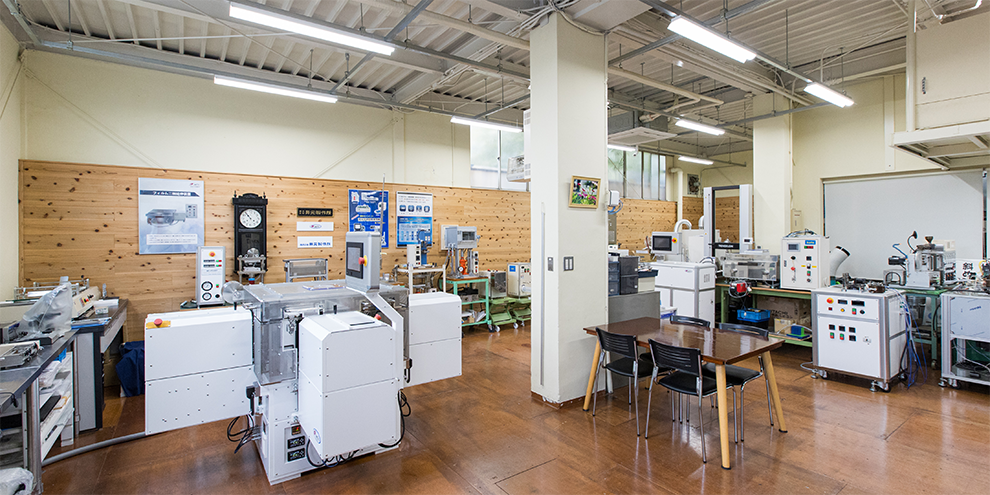

デモテストで、性能と操作感を実感
デモ機による実演テストで、装置の操作性や機能性を実際にお試しいただけます。
製品がどのように作動するか、直接体感してください。
仕様
-
型式
IMC-7373 -
外形寸法
W661 × D520 × H333 mm -
電源
AC 100 V 5 A -
基材載せ盤寸法
幅 299 × 長さ 449 mm -
塗工速度調整範囲
3～100 mm/sec -
最大塗工距離
約 360 mm -
安全装置
主電源サーキットプロテクタ
駆動モータ過負荷停止装置
《オプション》
安全カバー（インターロック付）
漏電遮断
非常停止ボタン -
※ 製品の改良に伴い、予告なく仕様や外観が変更されることがあります。
-
型式
IMC-3301 -
吸着盤寸法
W450 × D300 mm -
吸着範囲
W401 × D241 mm -
※ 製品の改良に伴い、予告なく仕様や外観が変更されることがあります。
-
型式
IMC-3311 -
加熱盤寸法
W449 × D299 mm -
加熱温度範囲
①最大 80 ℃
②最大 120 ℃
③最大 200 ℃ -
ヒータ出力
①AC 100 V 600 W
②AC 100 V 800 W
③AC 200 V 2100 W -
温度センサ
熱電対（タイプK） -
※ 製品の改良に伴い、予告なく仕様や外観が変更されることがあります。
※ 【加熱板 IMC-3311】の運転には温調器が別途必要です。
