ら線描画で付着力を比較

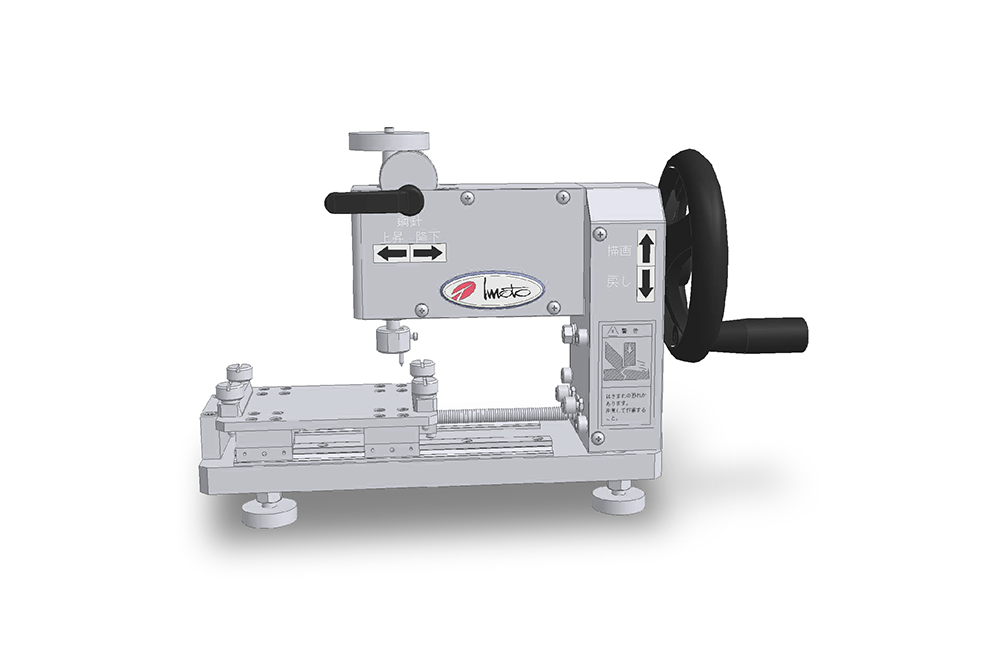

本機は、JIS K 6894(2014)を参考規格として設計した描画試験機です。
表面に鋼針を接触させ、一定の荷重をかけた状態で、ら線を描画します。
描画はハンドルを毎秒1回転で回し、操作。
JISに示す付着力判断基準から5段階に区分した剥がれの状態に近い評点を求めます。
仕様
-
型式
IMC-07A0 -
外形寸法
W351 × D125 × H214 mm -
試料代寸法
幅 84 × 長さ 120 mm -
試料代移動距離
最大 73 mm -
描画
ら線径：φ9 mm -
位相の隔たり：2.5 mm
-
荷重
初期荷重：100 g
最大荷重：2000 g -
鋼針
直径：φ3 ± 0.05 mm
長さ：23 ± 1 mm
先端角度：60 ± 5 ℃ -
荷重おもり
50 g：1個
100 g：1個
200 g：1個
400 g：2個
1000 g：1個 -
参考規格
JIS K 6894(2014) -
※ 製品の改良に伴い、予告なく仕様や外観が変更されることがあります。
