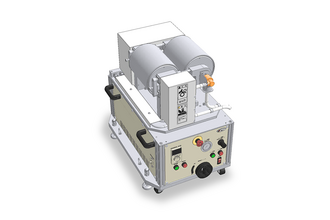

効率的な冷却・引取り
押出機とTダイから吐出された溶融フィルムをチルロールが冷却・固化。
スムーズな引取でフィルムを生産します。

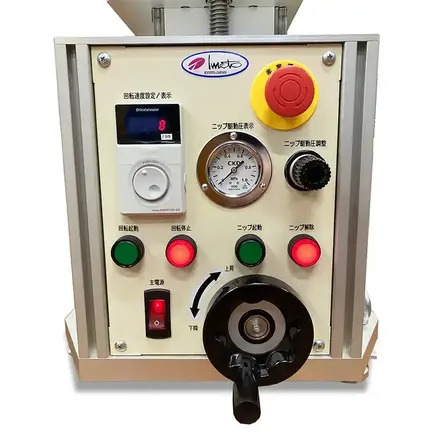

柔軟な調整機能
ロールの高さや回転速度、ニップ駆動圧を簡単に調整可能。
また、送り速度は3タイプを展開し、ご選択いただけます。
また、送り速度は3タイプを展開し、ご選択いただけます。
多様な製造条件に最適なパフォーマンスを発揮します。
仕様別型式

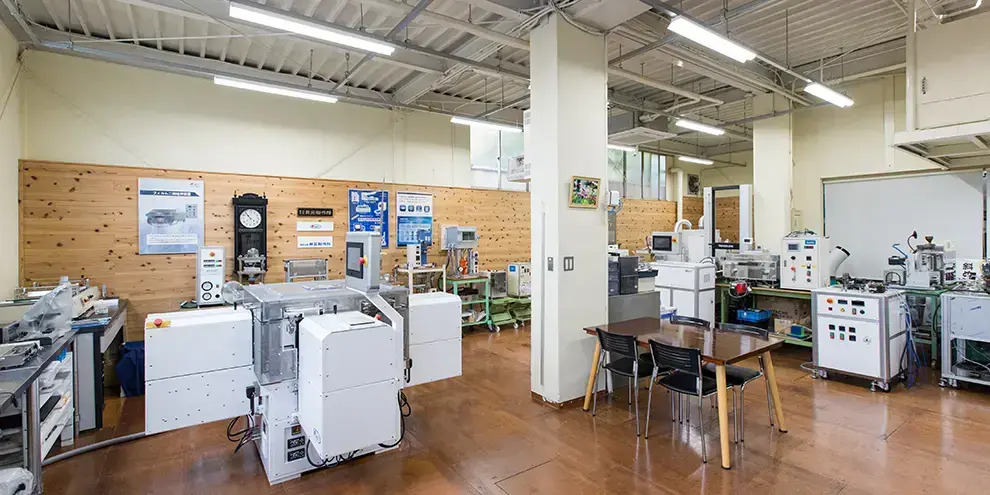

デモテストで、性能と操作感を実感
デモ機による実演テストでお試しいただけます。
チルロール 製品比較
-

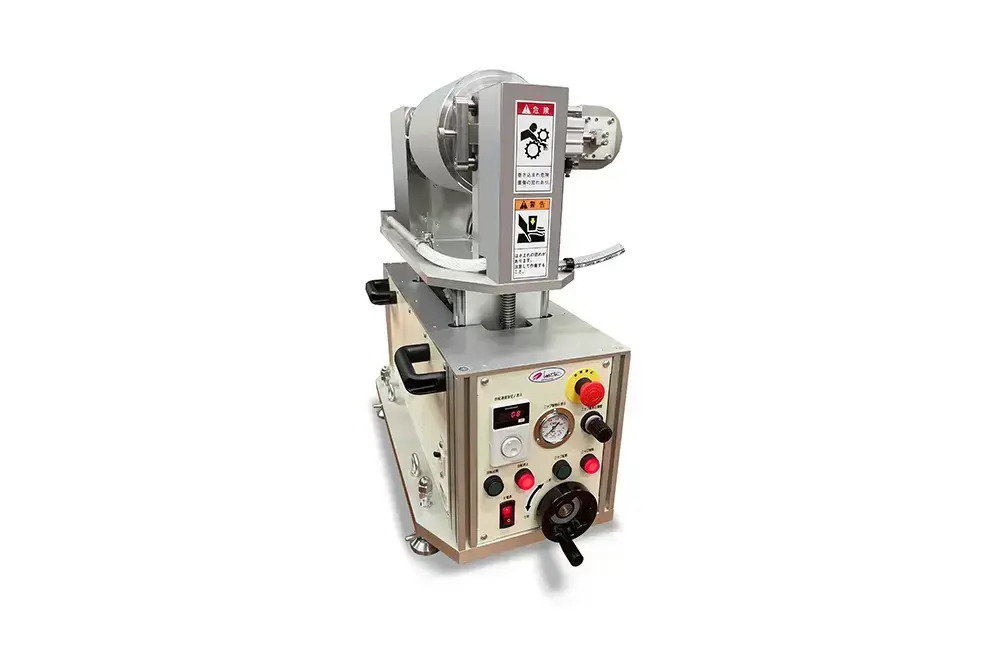

IMC-6069（本機） -

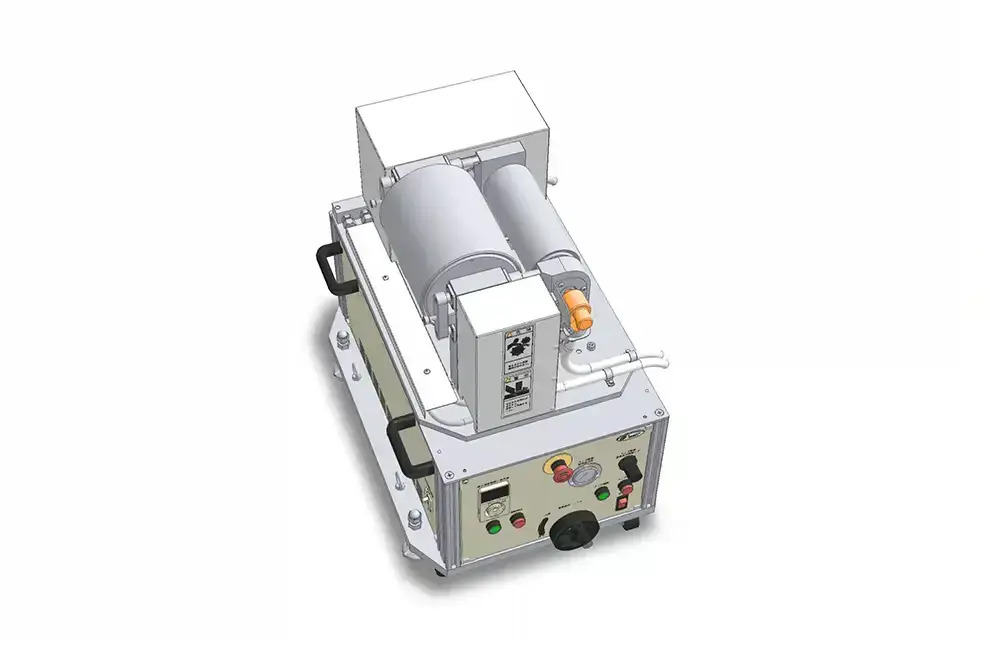

IMC-243B -

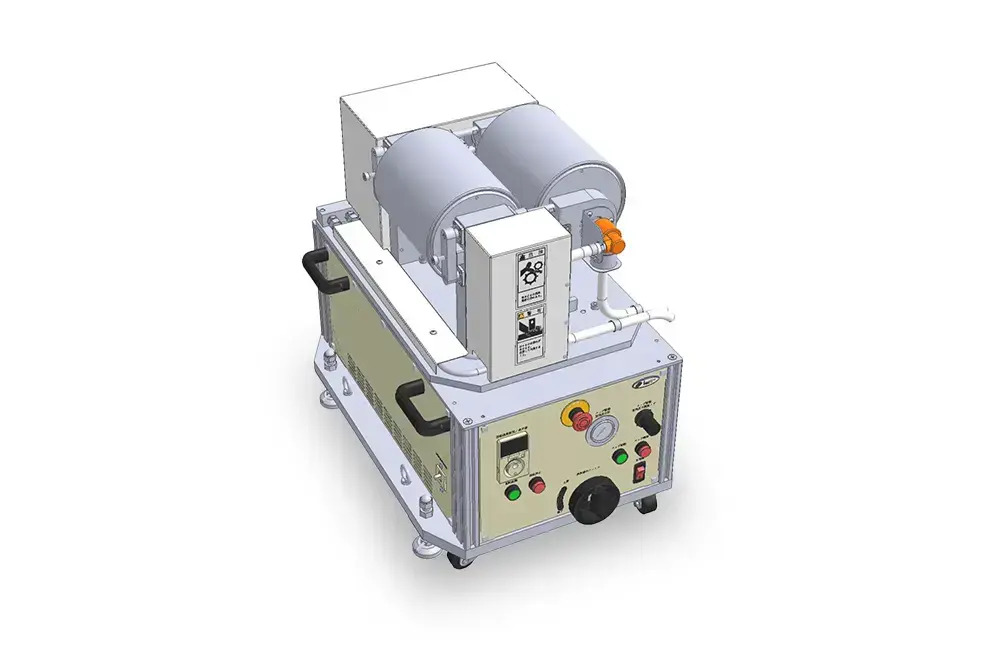

IMC-243C
仕様
-
型式
IMC-6069 -
外形寸法
W411 × D805 × H720～960 mm -
質量
約 123 kg -
電源
AC 100 V 10 A -
圧縮空気入力
最大 0.7 Mpa
（入口 Rc 1/4） -
チルロールサイズ
φ200 mm、長さ 250 mm
（HCrメッキ） -
タッチロールサイズ
φ100 mm、長さ 250 mm
（シリコンゴム ショアA70） -
送り速度調整範囲
0.07～3.77 m/min
0.08～4.19 m/min
0.25～12.6 m/min
のいずれかからお選びいただけます。 -
最大引張張力
200 N -
ニップ力調整範囲
211～1478 N
（駆動空気調整範囲 0.1～0.7MPa時） -
※ 製品の改良に伴い、予告なく仕様や外観が変更されることがあります。
