シンプル操作でノッチング
本機は手動式のノッチングマシンです。

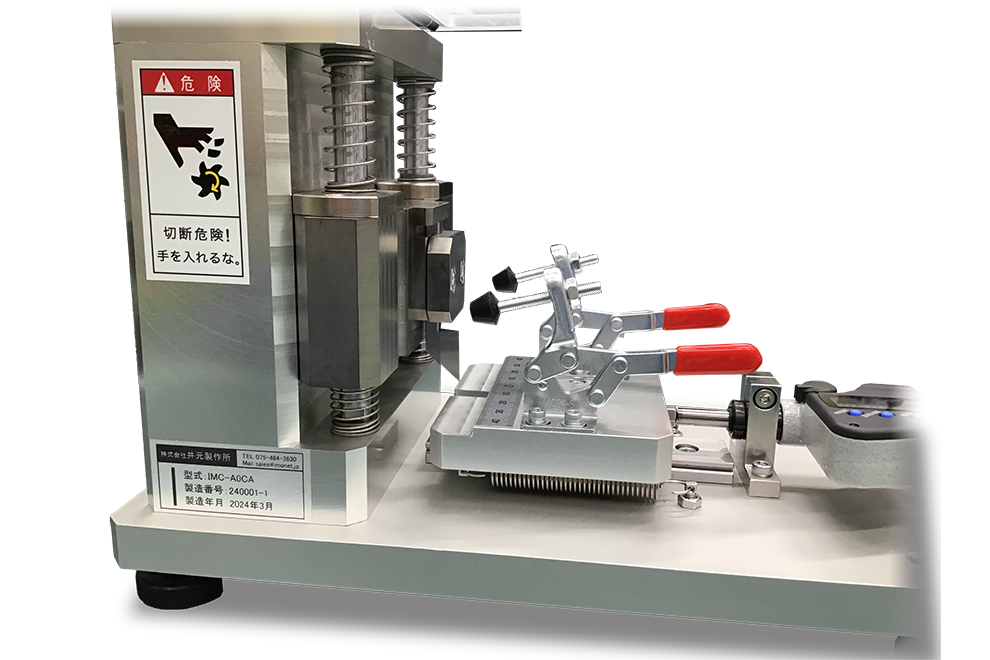

ハンドルを回すだけで、ノッチ刃が上下に垂直移動します。
また、デジタルマイクロメータにより、ノッチの深さをミクロン単位で調整できます。
選択可能なオプションも
用途に応じて3種類のノッチ刃形状から選べます。
さらに、オプションで安全カバーを装着可能。
作業者の安全を守ります。

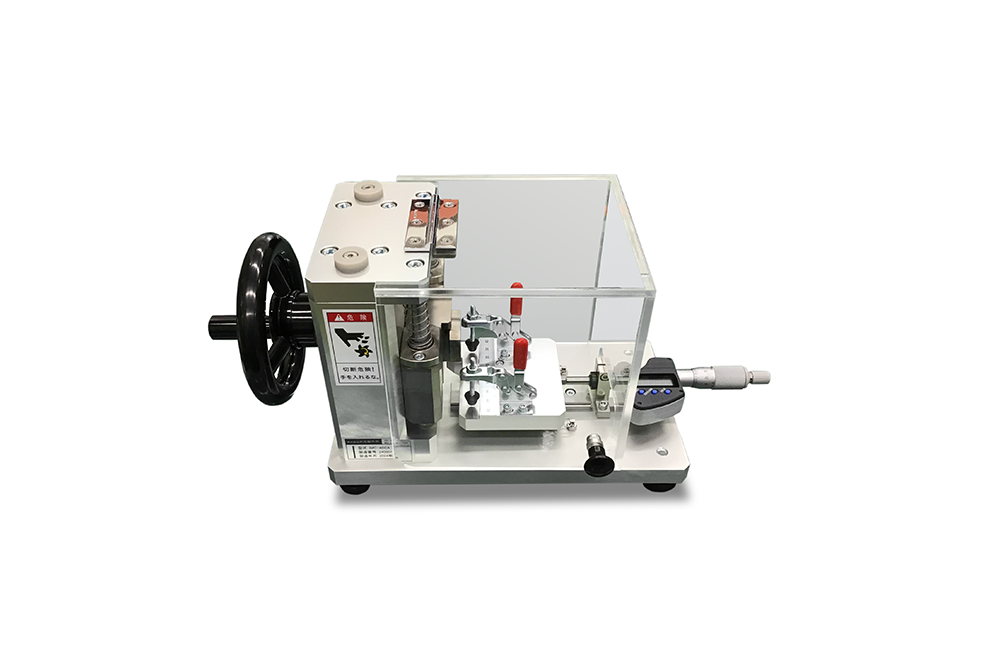

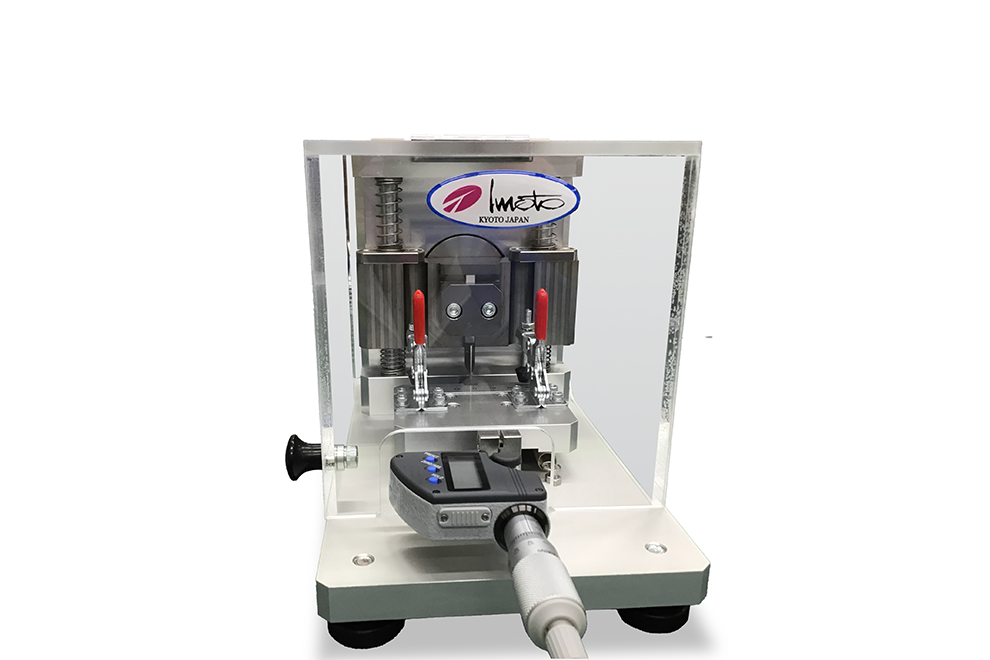

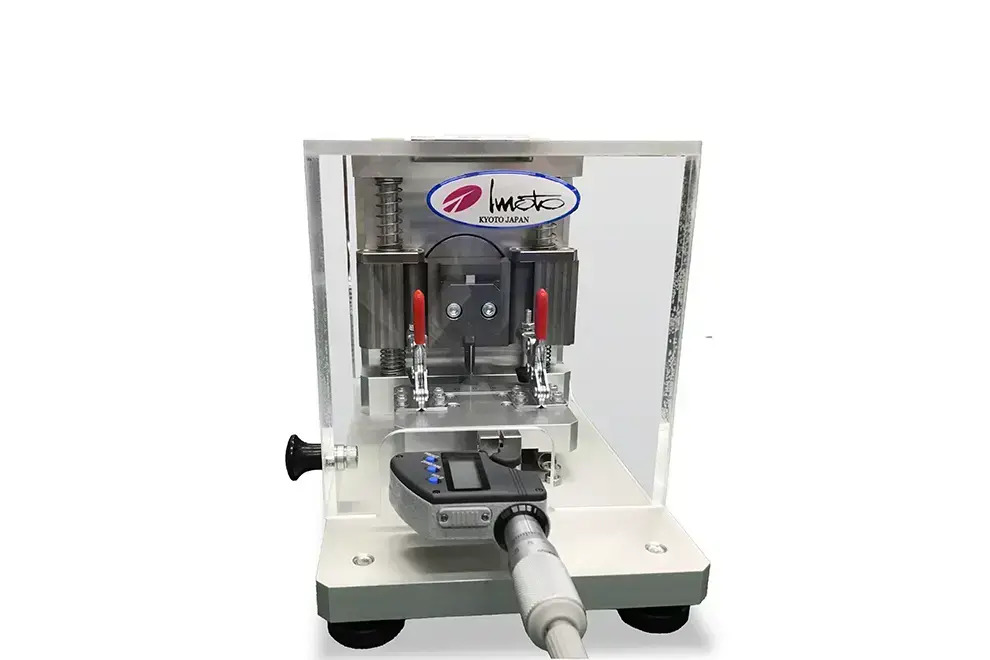

※ 掲載写真は
安全カバー：あり
のモデルになります。
仕様
-
型式
IMC-A0CA -
外形寸法
W451 × D168 × H196 mm -
ノッチ刃駆動方式
手動回転ハンドルによる上下垂直方向駆動 -
ノッチ加工深さ調整
デジタルマイクロメータによる手動加工深さ送り -

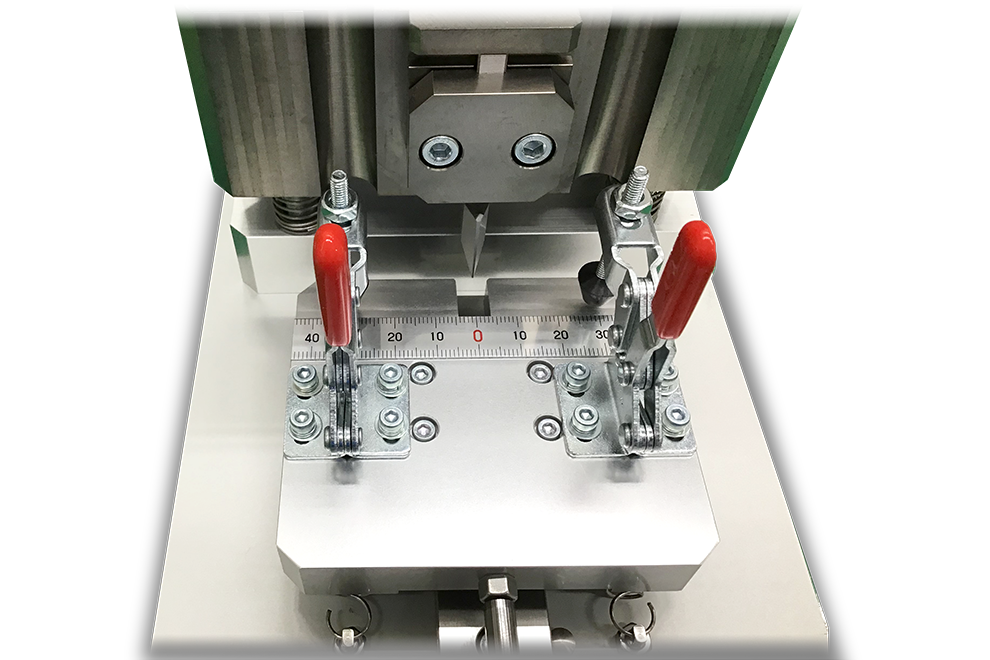

試験片固定具
トグルクランプによる試験片左右固定式 -
試験片サイズ（推奨）
長さ 80±2 × 幅 10± 0.2 × 厚さ 4±0.2 mm
アイゾット（JIS K 7110）・シャルピー（JIS K 7111-1） -
ノッチ刃（Vノッチ形状）
A：45度 R0.25
B：45度 R1.0
C：45度 R0.1
のいずれかからお選びいただけます。 -
オプション
安全カバー（透明アクリル / 手動180度蝶番開閉式） -
※ 製品の改良に伴い、予告なく仕様や外観が変更されることがあります。
