製作事例
こちらの製品は、これまでに弊社で製作した実績の一例として掲載しています。
ご質問やご不明点、ご要望がございましたら、どうぞご遠慮なくお問い合わせください。

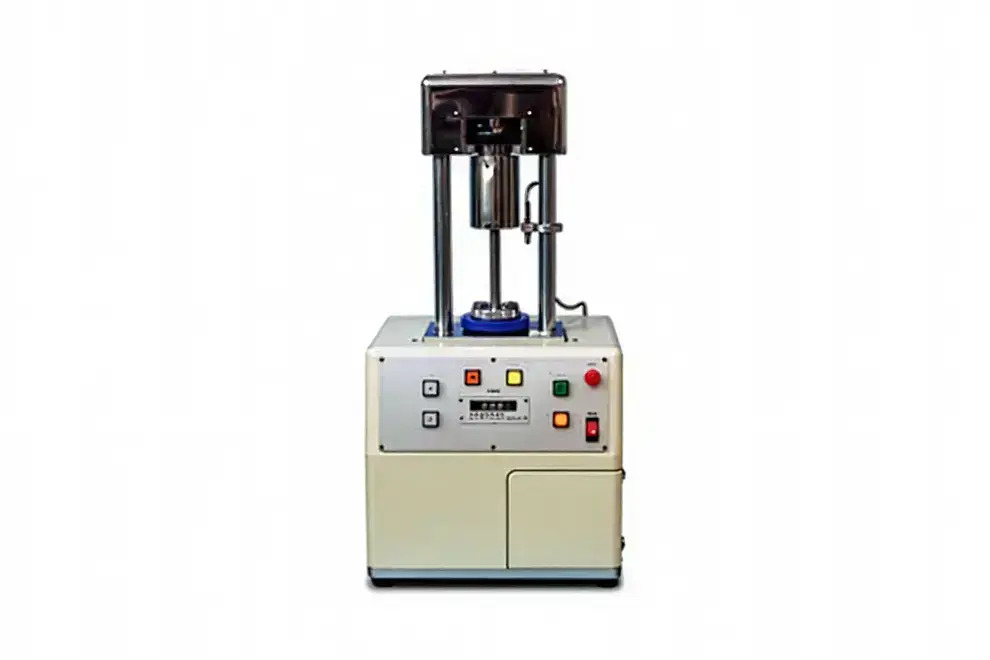

作業者によらない細胞破砕を
本機は、専用の電動油圧プレスを用いてサンプルに高圧をかけ、独自の減圧プロセスによって細胞を効率よく破砕する装置です。
3つの大きな特徴
1.劇的な圧力変化による破砕
シリンダー内で狡猾をかけたサンプルを細いノズルから圧出させ、高圧化から急激に大気圧へ戻す際の衝撃を利用して細胞を確実に破裂させます。
2.誰が使っても変わらない「高い再現性」
圧力調整は設定に戻る気自動で行われるため、作業者の熟練度に関わらず、常に一定かつ均質な破砕結果を得ることが可能です。
3.ニーズに合わせた柔軟なカスタマイズ
標準仕様の他、研究内容や用途に合わせて、その他の仕様での製作も承っております。
シリンダー内で狡猾をかけたサンプルを細いノズルから圧出させ、高圧化から急激に大気圧へ戻す際の衝撃を利用して細胞を確実に破裂させます。
2.誰が使っても変わらない「高い再現性」
圧力調整は設定に戻る気自動で行われるため、作業者の熟練度に関わらず、常に一定かつ均質な破砕結果を得ることが可能です。
3.ニーズに合わせた柔軟なカスタマイズ
標準仕様の他、研究内容や用途に合わせて、その他の仕様での製作も承っております。
破砕の仕組み
1.金属製セル（シリンダーとピストン）にサンプルを投入。
2.電動油圧プレスで高圧を印加。
3.アウトレットバルブを徐々に開き、サンプルをノズルから排出。
4.急激な減圧により、細胞を破砕。
2.電動油圧プレスで高圧を印加。
3.アウトレットバルブを徐々に開き、サンプルをノズルから排出。
4.急激な減圧により、細胞を破砕。
仕様
-
型式
IMC-4030 -
外形寸法
本体：W509 × D400 × H94.5 mm
セル：φ100 × 247～400 mm -
電源
AC 100 V 10 A -
加圧推力
100 kN -
推力発生器
油圧シリンダ -
加圧ストローク
200 mm -
表示器
設定油圧力、現在油圧力 -
操作系
本体：非常停止ボタン、主電源遮断機、起動ボタン、停止ボタン、手動上昇ボタン、手動降下ボタン、油圧力設定器、上昇速度調整バルブ、降下速度調整バルブ
セル：吐出バルブ -
付属品
セル用交換Oリング（2セット）
セル用交換バックアップリング（2セット）
セル用交換吐出バルブ球（2個）
セル吐出口コネクター（φ4mmチューブ用） -
安全装置
主電源遮断機、非常停止ボタン -
破砕セル容量
標準：1～40 ml
小容量：0.5～10 ml
大容量：1～80 ml -
※ 製品の改良に伴い、予告なく仕様や外観が変更されることがあります。
